3D SCAN / CAD DESIGN / PROTOTYPE

構想を、
使える形へ。

合わないものを、使える形に整える。
現物・用途・取付条件をもとに、部品・治具・試作品の設計を行います。

自動車と部品の構想設計を重ねたデザイン検討
CONCEPT / STRUCTURE / FITTING

WHAT WE DO

既製品では収まらない
「あと少し」を設計する。

現物・用途・取付条件をもとに、既製品では対応しきれない部品や治具の形状を設計します。
採寸、3Dデータ化、試作を通じて、使用環境に合わせた形へ整えます。

CAPABILITIES

相談から確認まで、
大きく3つの工程で進めます。

すべての対応範囲
01

条件を
整理する

現物・用途・取付条件を確認し、必要な形を整理します。

02

形を
設計する

採寸・3Dデータ化・CAD設計により、合う形へ落とし込みます。

03

試して
整える

試作や取付確認を通じて、使える状態まで調整します。

FROM SCAN TO PART

現物から、使える部品へ。

形状の取得から確認・設計・試作を経て、実用品の製作につなげます。

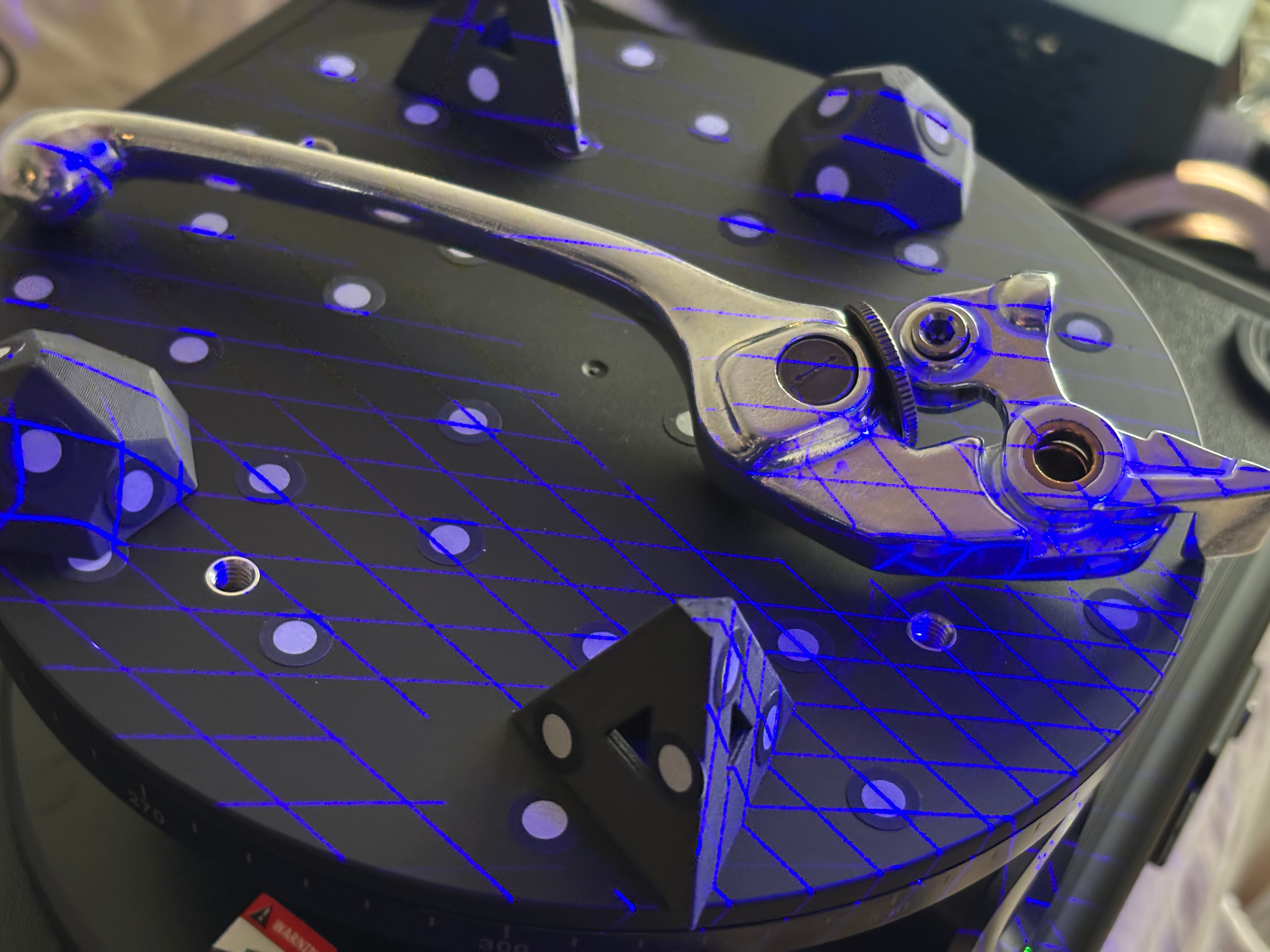

現物形状の3Dスキャンイメージ
01 / SCAN

複雑形状をスキャンする

現物の曲面・取付面・干渉箇所を3Dスキャンで取得します。

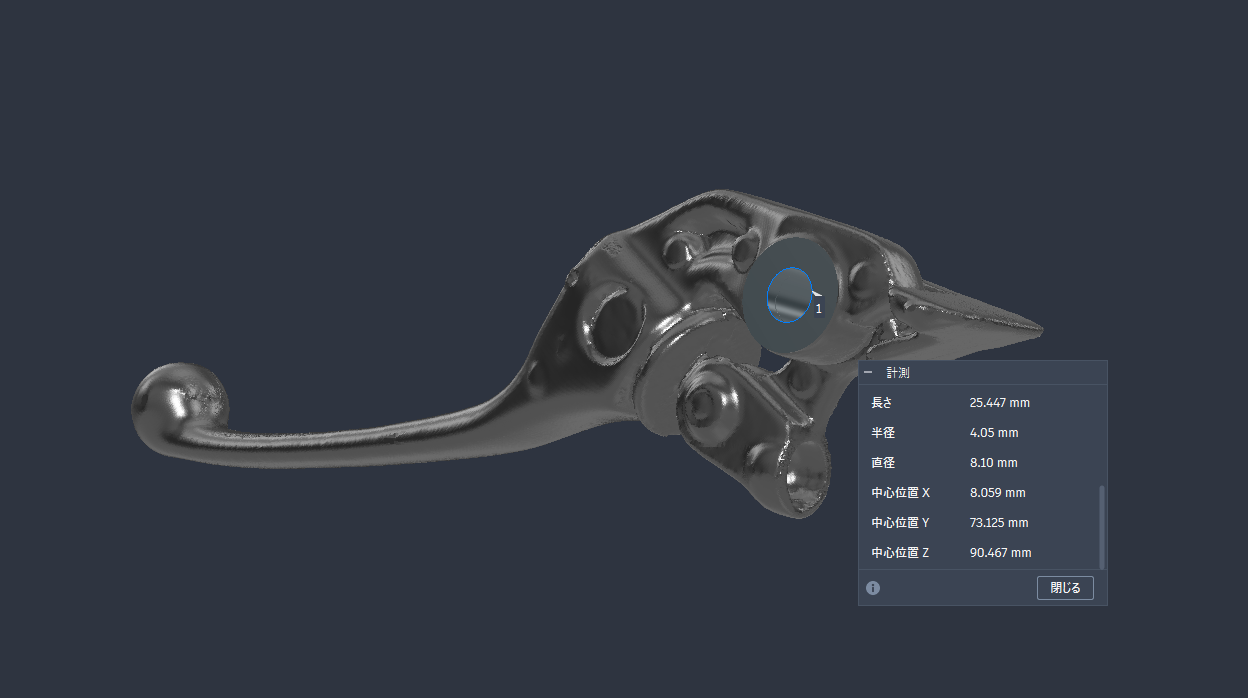

取得データと取付条件の確認イメージ
02 / CHECK

データとして確認する

取得したデータをもとに、寸法・干渉・取付条件を確認します。

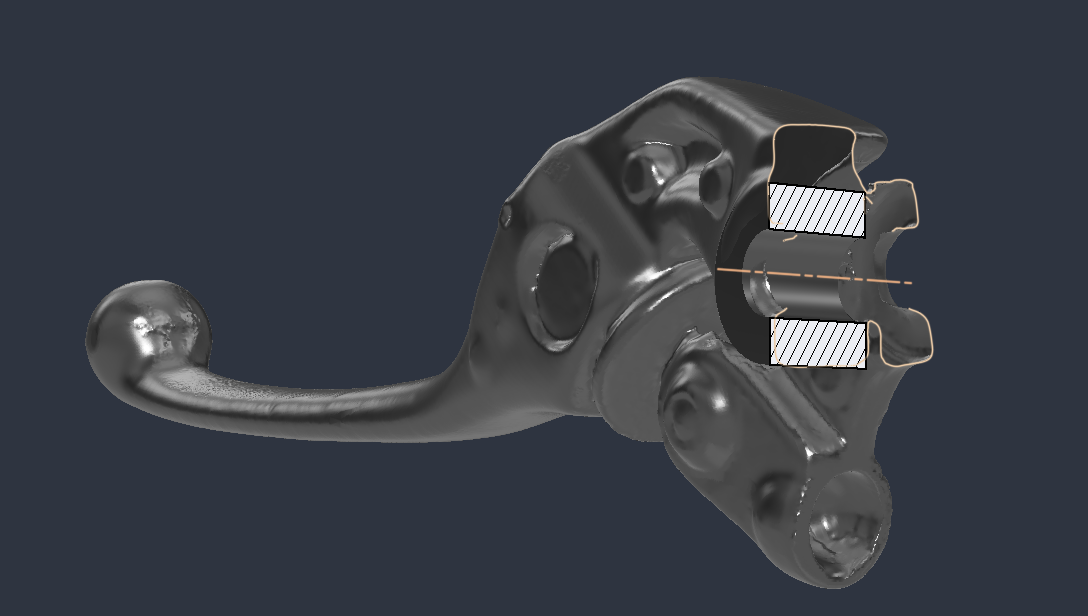

3DCADによる形状編集イメージ
03 / CAD

CADで編集する

必要な穴位置、逃げ形状、固定構造を3DCAD上で再設計します。

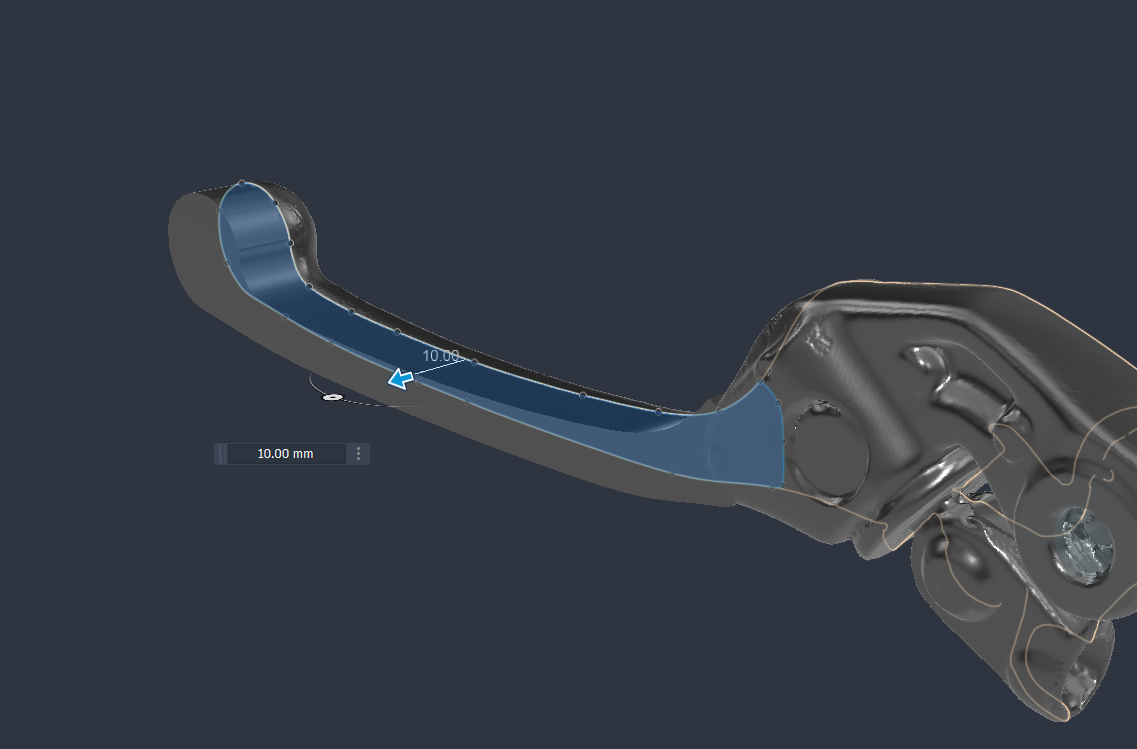

用途と製作方法を考慮したモック設計イメージ
04 / MOCK DESIGN

モックデザインを作る

用途・見た目・製作方法を考慮し、試作形状へまとめます。

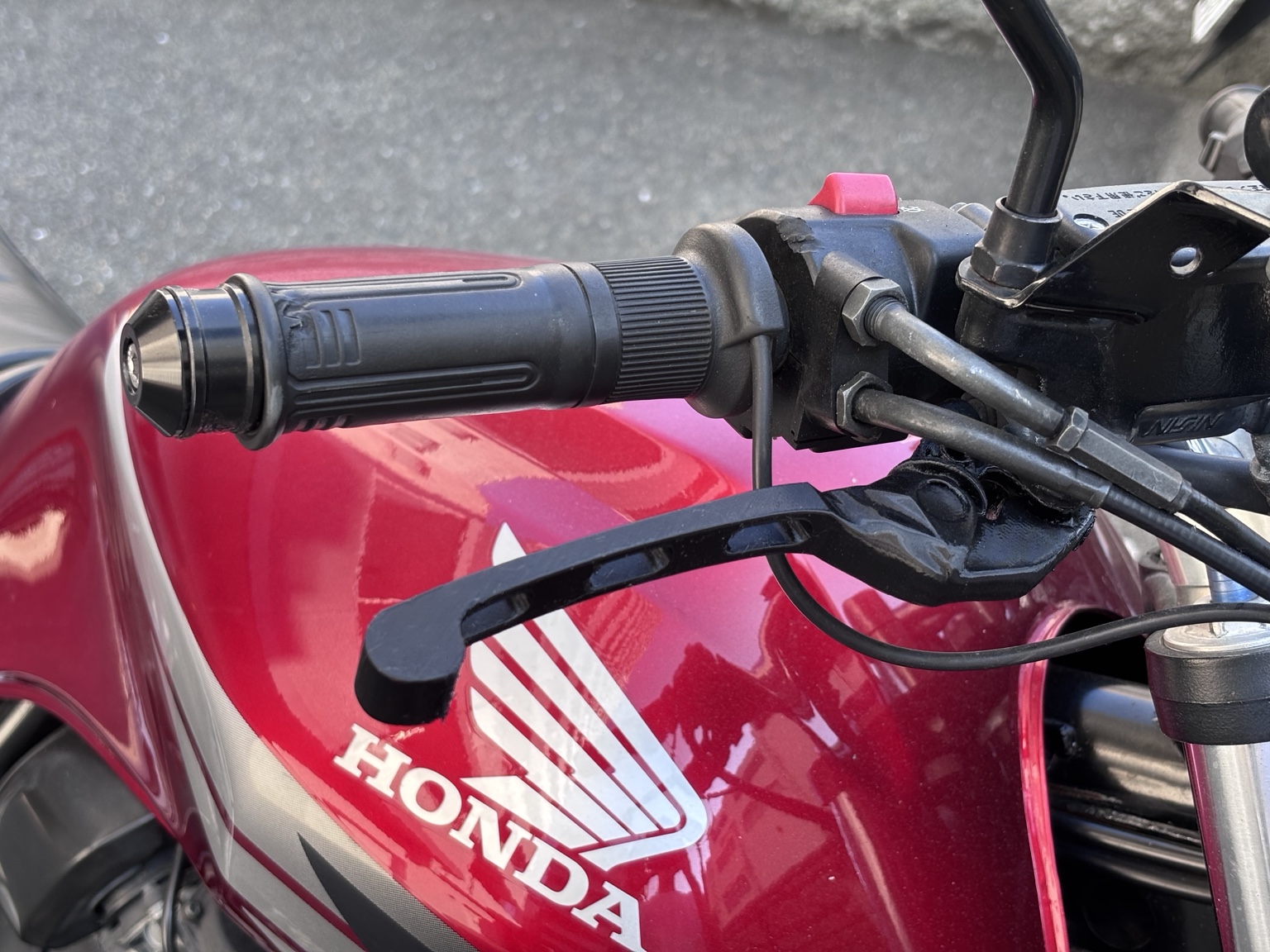

IMAGE / 3D PRINT
05 / 3D PRINT

3Dプリントで試す

高速モックで、取付・干渉・使い勝手を確認します。

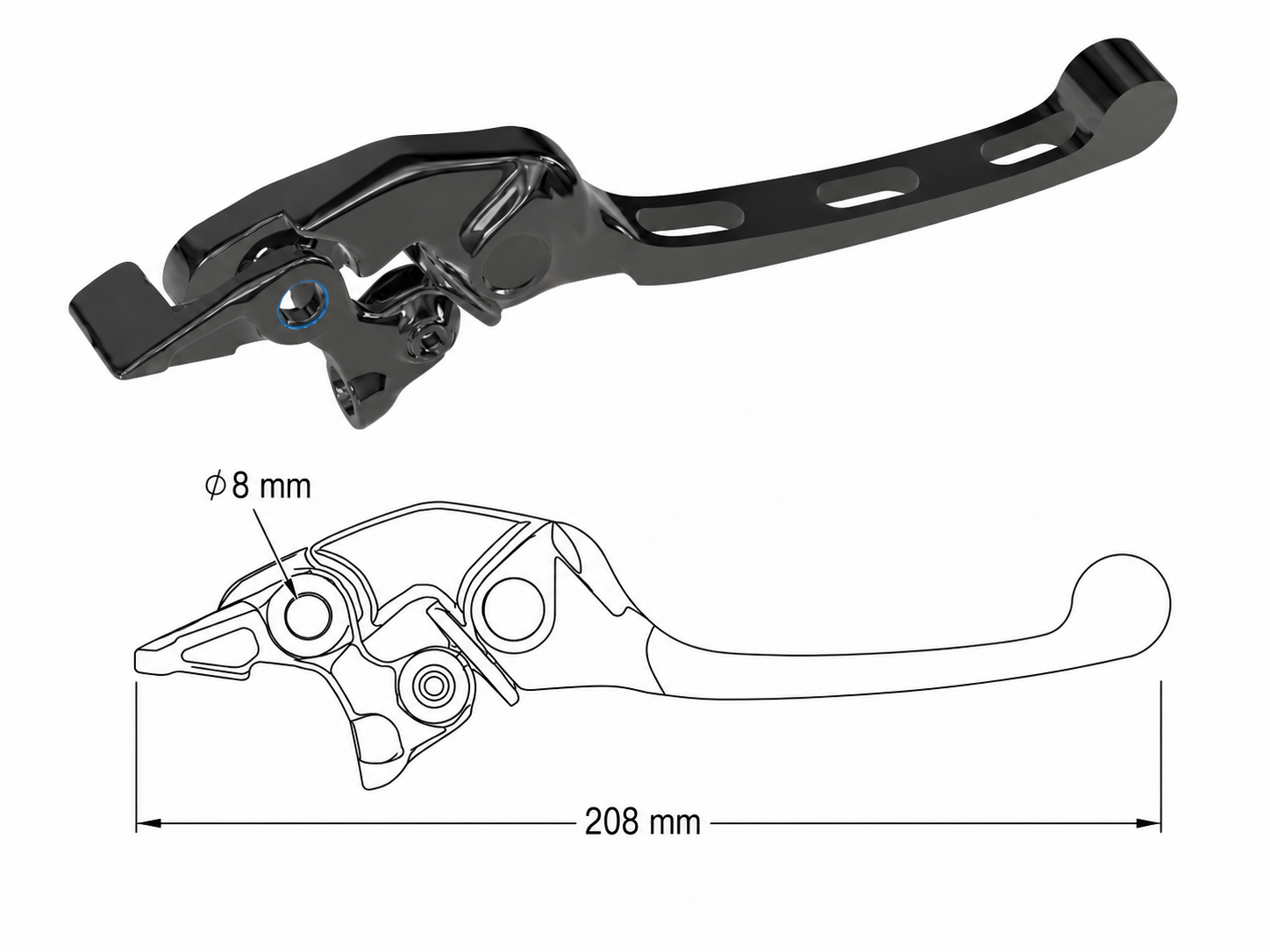

製作した部品を実際の環境へ取り付けたイメージ
06 / PRODUCTION

製作・発注につなげる

確認後、必要に応じて外注加工や実用品製作へ進めます。

SELECTED WORKS

作例と開発事例

形状・取付・製法を横断して考えた、自主開発と設計検討の記録です。

自由曲面を用いたカバー設計
FREEFORM

自由曲面・樹脂部品

板金ブラケットの設計
SHEET METAL

板金・ブラケット

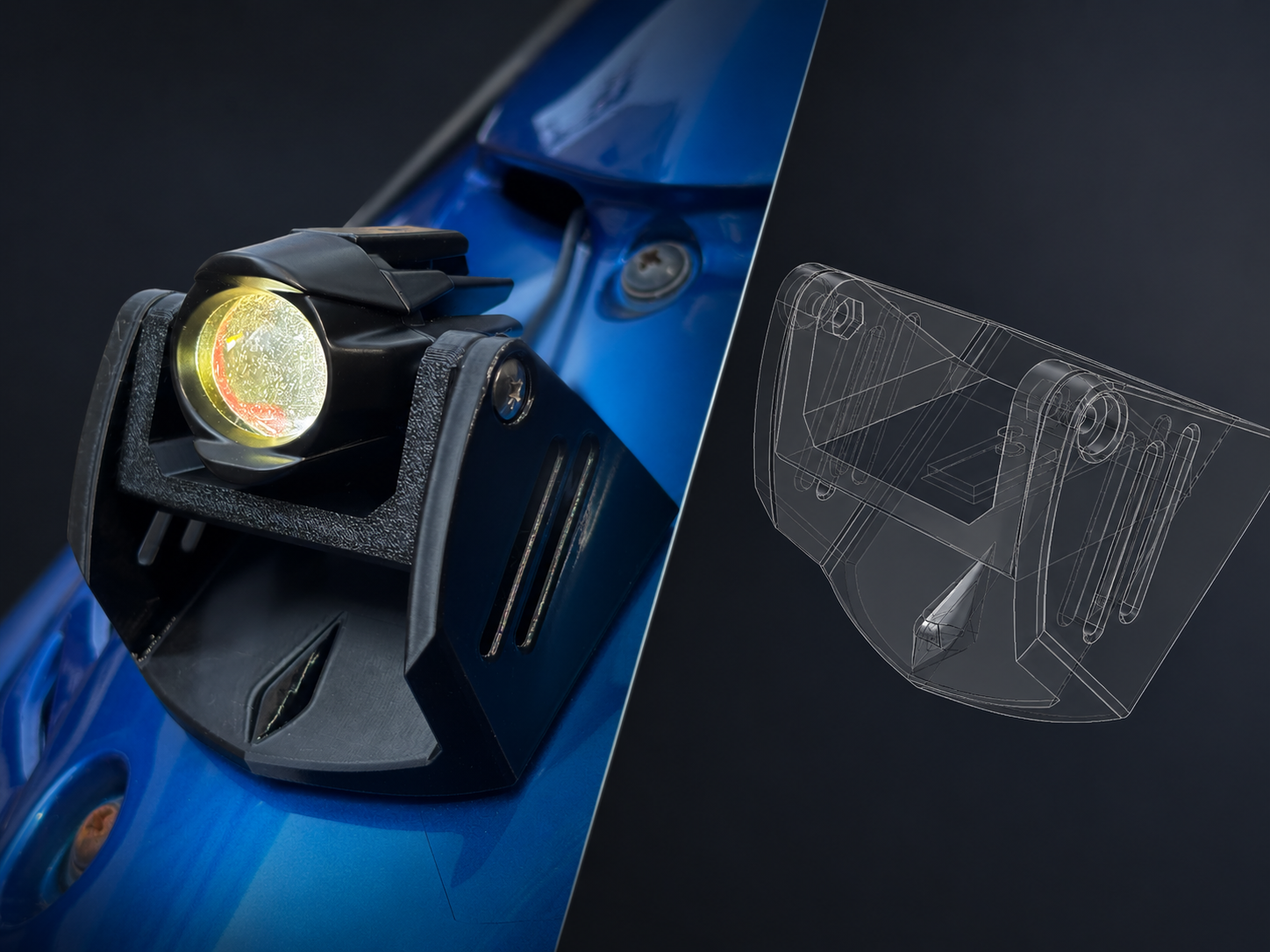

車両向け取付部品の構想設計
VEHICLE FITTING

車両向け取付設計

IMAGE / FIXTURE
FIXTURE DESIGN

治具・補助部品

IMAGE / PRODUCT
PRODUCT DESIGN

工業製品・什器

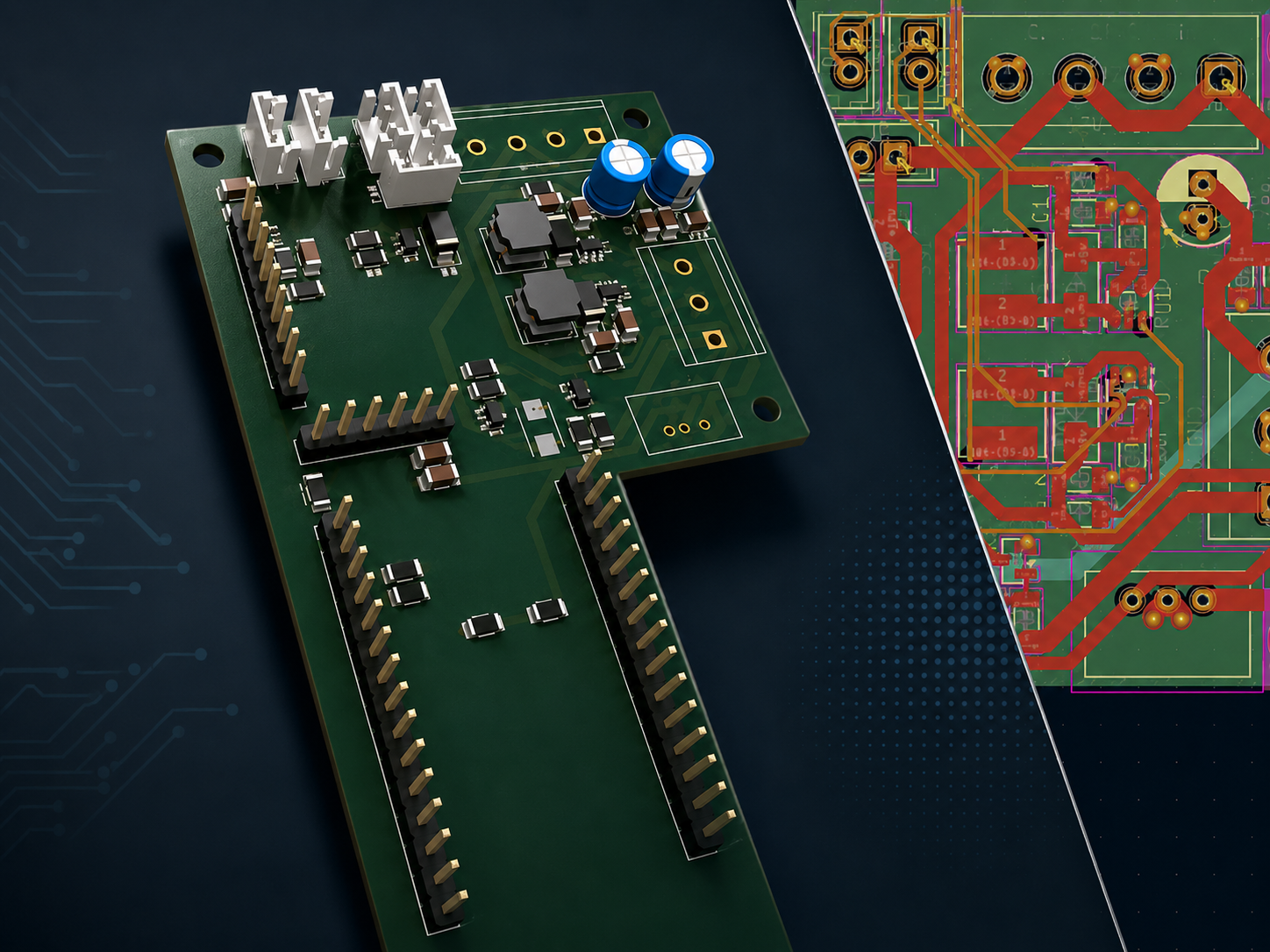

IMAGE / ELECTRONICS
ELECTRONICS

電子部品を含む開発

START WITH A CONVERSATION

写真一枚からでも、
相談できます。

相談・見積を依頼する
